EKODRENPrzydomowe oczyszczalnie ściekówOczyszczalnie tuneloweOczyszczalnie Graf TG Oczyszczalnia Graf TG 8 dla 2-8 osób
oczyszczalnia tunelowa gama tg
Przydomowa oczyszczalnia tunelowa graftg46

Oczyszczalnia Graf TG 8
dla 2-8 osób

9 569,40 zł 7 780,00 zł netto

Dla 2-8 osób
Przepustowość dobowa 1.200 l

Inne dostępne rozmiary:
Graf TG 4 dla 2-4 osób
Graf TG 6 dla 2-6 osób
Graf TG 10 dla 2-10 osób
Kategoria: Oczyszczalnie Graf TG
Udostępnij
Facebook Twitter Pinterest linkedin Telegram
  • Opis
  • Dane techniczne
  • Zasada działania
Opis

Tunelowa oczyszczalnia ścieków na każde warunki gruntowe. Osadnik gnilny o wzmocnionej konstrukcji, odpornej na działanie wód gruntowych i wytrzymały na obciążenia wywołane
ruchem pojazdów.

Niezawodna i bezawaryjna
∙ 15 – letnia gwarancja na osadnik gnilny
∙ tylko 3 etapy oczyszczania dla uzyskania czystej wody
∙ nie wymagająca serwisów
∙ łatwa, nieskomplikowana obsługa
∙ bez stosowania bioaktywatorów

Energooszczędna
∙ bez zużycia energii elektrycznej
∙ osad z osadnika gnilnego usuwany raz w roku

Ekologiczna
∙ Certyfikat CE – laboratorium notyfikowane PIA GmbH Aachen Niemcy
∙ zgodna z normą PN EN 12566-1

Innowacyjny, kompaktowy zbiornik oczyszczalni
∙ wzmocniona, odporna na działanie wysokich wód gruntowych konstrukcja
∙ wytrzymały na obciążenia wywołane ruchem pojazdów
∙ produkowany przy zastosowaniu najbardziej zaawansowanej technologii formowania wtryskowego,
gwarantującej najwyższą jakość oraz powtarzalność produktu

Dane techniczne

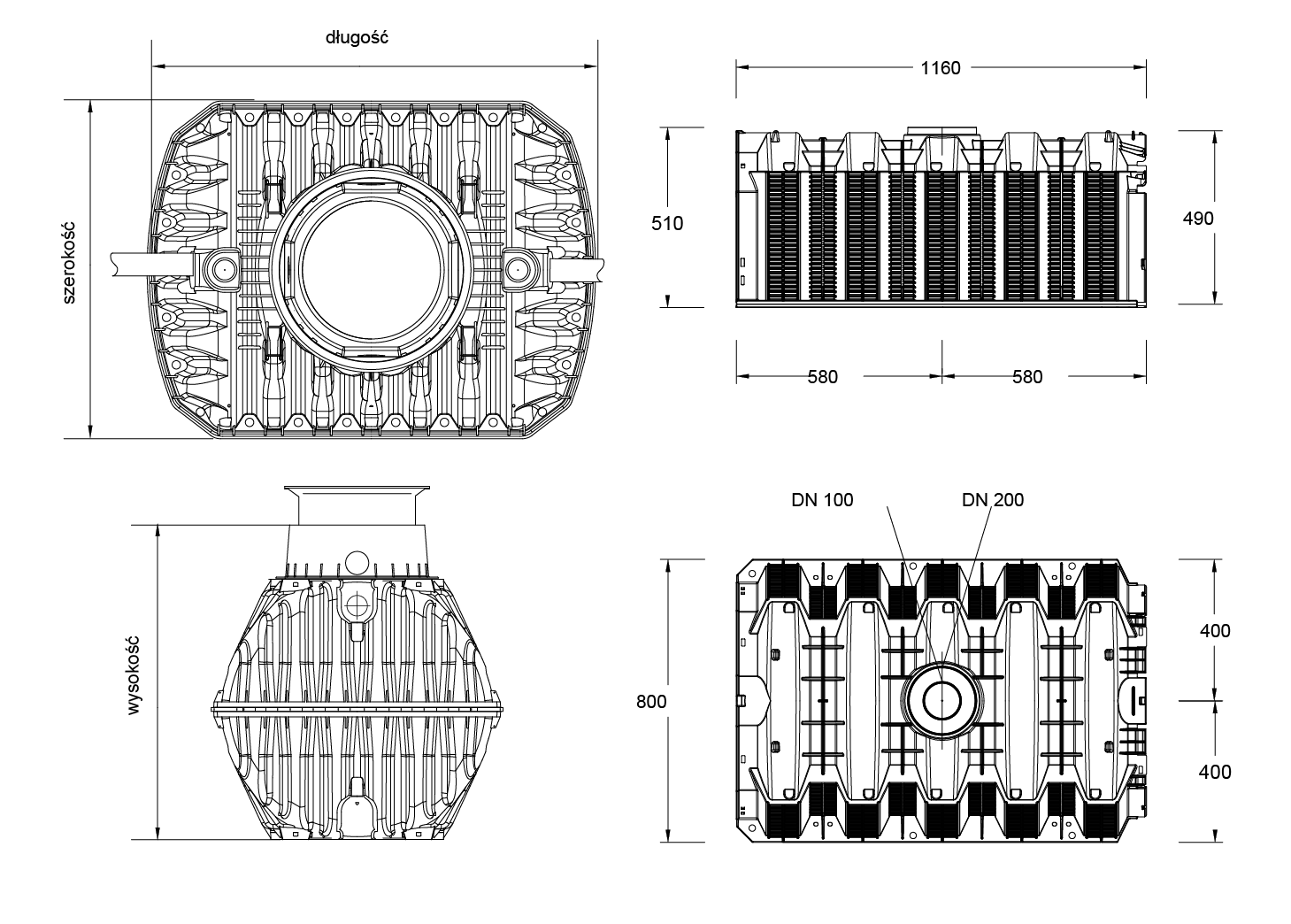

Wymiary oczyszczalni



Dane techniczne Graf TG 8



Liczba osób2-8
Przepustowość 1200 l/dobę
Osadnik gnilnyjedno, dwu lub trzykomorowy
Pojemność całkowita3,75 m3
Wysokość1,88 m
Długość2,28 m
Szerokość1,76 m
Wysokość wlotu1,41 m
Wysokość wylotu1,40 m
Waga175 kg
Materiałpolipropylen
Zużycie energii0,00 kWh/d
CertyfikatCE
NormaPN EN 12566-1
ProducentOtto Graf GmbH Niemcy
Gwarancja15 lat – osadnik gnilny
Wyposażenie zestawu∙ zbiornik oczyszczalni – 3,75 m3
∙ nadbudowa w wersji mini lub maxi
∙ pokrywa teleskopowa
∙ przegroda (opcja)
∙ filtr (opcja)
∙ tunele rozsączające – 8 szt
∙ płyty zamykające – 2 szt
∙ geowłóknina 100 g/m2
∙ kominek napowietrzający
Zasada działania

(Zgodne z normą PN EN 12566-1)

Technologia niemieckiej oczyszczalni tunelowej Graf TG wykorzystuje procesy biologiczne, które można przyrównać do naturalnej metody oczyszczania zachodzącej w przyrodzie. Oczyszczalnia tunelowa Graf TG składa się z innowacyjnego osadnika gnilnego oraz tuneli infiltracyjnych.

W osadniku gnilnym następuje wstępne mechaniczne oczyszczenie ścieków, sedymentacja, flotacja. Kolejnym procesem zachodzącym w osadniku gnilnym jest biologiczne, beztlenowe oczyszczanie ścieków. W komorach tunelowych, na powierzchni warstwy filtracyjnej wykonanej ze żwiru, tworzy się błona biologiczna, dzięki której zachodzi końcowa redukcja zanieczyszczeń zawartych w ściekach w procesie tlenowego, biologicznego rozkładu. W warstwie filtracyjnej następuje usunięcie fosforanów, a oczyszczone ścieki odprowadzane są do gruntu rodzimego. W systemach tunelowych oczyszczalni Graf TG niszczone są również bakterie chorobotwórcze.

Zasada działania tunelu infiltracyjnego polega na wykorzystaniu ich dużej pojemności do gromadzenia i odprowadzenia ścieków. Specyficzna konstrukcja oraz duża przepustowość hydrauliczna przyczynia się do tego, że flora bakteryjna niezbędna do oczyszczania ścieków ma zawsze zapewniony dostęp tlenu. Rozprowadzenie ścieków nad warstwą filtracyjną jest równomierne i następuje na całej powierzchni systemu, co ma pozytywny wpływ na końcowy efekt oczyszczania. W efekcie, wymagana powierzchnia terenu dla instalacji przydomowej tunelowej oczyszczalni Graf TG może być nawet kilkukrotnie mniejsza niż w przypadku oczyszczalni tradycyjnej.

Przydomowa oczyszczalnia tunelowa Graf TG to idealne rozwiązanie w trudnych warunkach lokalizacyjnych, takich jak:

  • Ograniczona powierzchnia
  • Wysoki poziom wód gruntowych
  • Słaba przepuszczalność gruntu

Optymalny dobór przydomowej oczyszczalni tunelowej Graf TG zależy od obciążenia hydraulicznego i warunków gruntowych występujących na miejscu inwestycji. Rodzaj gruntu wpływa na szerokość wymaganej powierzchni infiltracyjnej (podsypki żwirowej).




15 lat gwarancji
Najwyższa jakość - Made in Germany
Certyfikat CE
